Módulo Rangefinder a laser de 10 km

Introdução ao produto
10xld13b adota o módulo de laser de vidro Erbium de 1535nm, desenvolvido independentemente pelo Xinalnd, que possui as características de baixo consumo de energia, estrutura compacta, alta precisão, distância de medição longa e segurança ocular humana.

Faixa de medição máxima: alvo da OTAN maior ou igual a 10000m; Alvo típico maior ou igual a 15000m
Precisão variante ± 1m
Precisão da medição maior ou igual a 98%
Peso menor ou igual a 230g

product-981-980

Recursos do produto

1. Projeto estrutural integrado, resistência ao choque e vibração, alta confiabilidade, forte adaptabilidade ambiental;

2. 1535nm bombeado Q-Switched Erbium Glass Laser Projeto de estrutura integrada e modo de instalação de vedação de vários pontos de face final, forte capacidade de anti-misadjustamento, vida útil durável, longa e de segurança dos olhos humanos;

3. A interface interna do circuito é todo o processo de conexão direta do fio soldado, sólido e confiável, o que pode evitar o curto -circuito ou o fraco contato causado por conector solto, oxidação e vapor de água e melhorar a confiabilidade e a vida do produto.

Paraments do produto

Item	Índice
Modelo	10xld13b
Comprimento de onda operacional	1535nm ± 10nm
Faixa de variação	50m-15000m
Desempenho variante	15000m	Alvo típico, visibilidade maior ou igual a 25 km
	13000m	Alvo grande típico, visibilidade maior ou igual a 25 km
	10000m	Visibilidade maior ou igual a 25 km, alvo com 0. 3 Refletividade para veículos de 2,3m × 2,3m
Umidade	Menor ou igual a 60%
Precisão da variação	±1m
Taxa de precisão	Maior ou igual a 98%
Resolução da faixa	Menor ou igual a 50m
Ângulo de divergência	Menor ou igual a 0. 3mrad
Frequência de variação	Uma vez, 1Hz, 5Hz, 10Hz
Tamanho	Menor ou igual a 95 mm × 60,5 mm × 71,5mm
Tensão	18V-36V
Consumo de energia de trabalho	Consumo médio de energia: menor ou igual a 4w
Consumo de energia em espera	Menor ou igual a 1,8w
Temperatura de trabalho	-40 grau -+60 grau
Temperatura de armazenamento	-55 grau -+70 grau
Peso	Menor ou igual a 230g

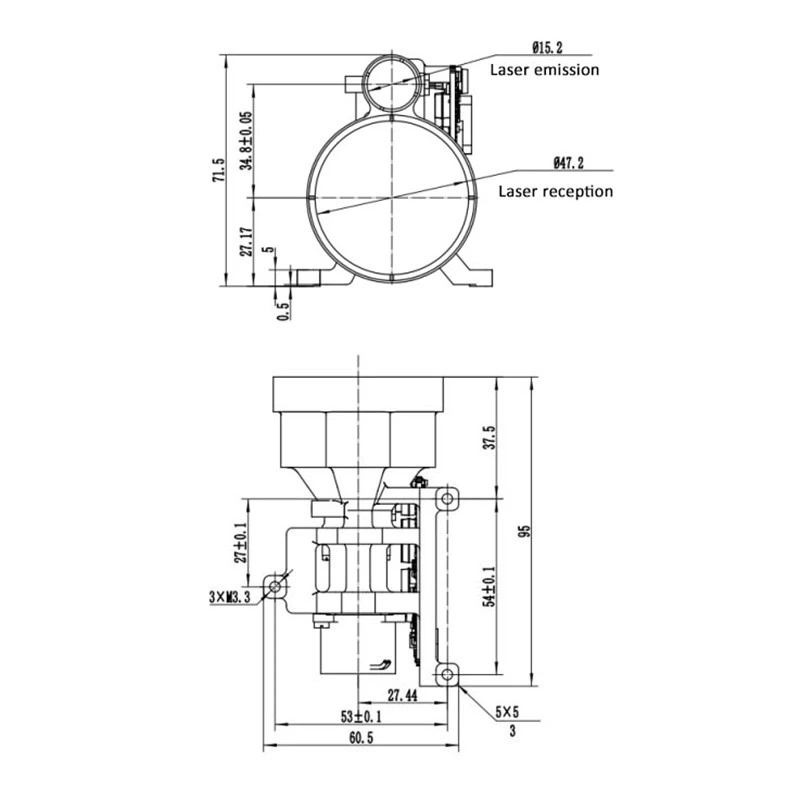

Dimensão

product-800-800

Função do produto

● Função de variação a laser;

● Função de coleta de potência e temperatura;

● Função de gatagem de alcance;

● Função de variação do alvo da cabeça e final;

● Função de proteção reversa de energia;

● Função de auto-verificação;

● Acumular os tempos de emissão do laser função;

● Com a função de programa de atualização de porta serial;

● Fornece uma função de sinal de controle de potência separada.

Interface elétrica

A extremidade superior do computador realiza o teste de reticulação com o soquete J30JZLN15ZKWA 000 da extremidade do rangefinder através do conector retangular. A definição de pinos da fonte de alimentação e comunicação do rangefinder é mostrada na tabela a seguir.

Definição de PIN de fonte de alimentação e porta de comunicação no rangefinder end


Número do pino	Número	Direção de transmissão	Notas
P-1	Vin+	Power de entrada Pólo positivo	Fonte de alimentação do computador superior
P-2	Vin+
P-3	Vin+
P-4	Controle de potência+	Controle de potência+	Curto-circuito p -12 para acionar
P-5	Rs 422_ txd+	Porta de saída do sinal	Rangefinder para hospedar computador
P-6	Rs 422_ rxd+	Porta de entrada de sinal	Computador superior para rangefinder
P-7	Rs 422_ gnd	Fio aterrino de comunicação
P-8	NC	Suspenso
P-9	Vin-	Poder de entrada Pólo negativo	Fonte de alimentação do computador superior
P-10	Vin-
P-11	Vin-
P-12	Controle de poder-	Controle de poder-	Curto-circuito p -4 para acionar
P-13	Rs 422_ txd-	Porta de saída do sinal	Rangefinder para hospedar computador
P-14	Rs 422_ rxd-	Porta de entrada de sinal	Computador superior para rangefinder
P-15	NC	Suspenso
